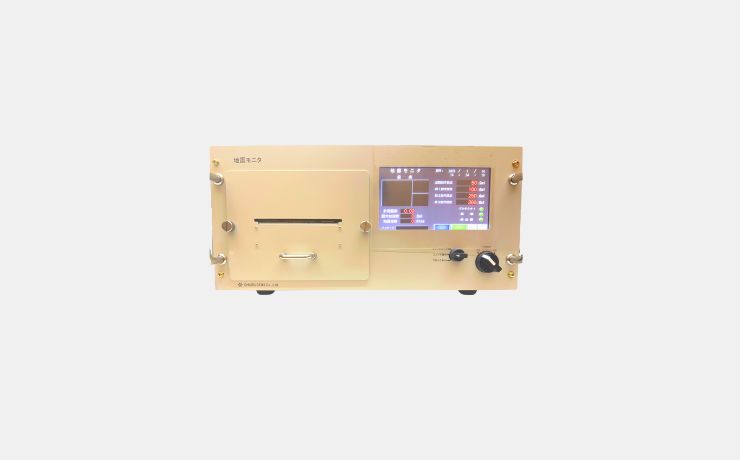

高い技術力でお客さまのニーズにお応えします。地震計測機器地震モニタ SDR形
雷サージなどによる誤動作防止設計
特長
- 本装置は地震発生と同時に、揺れの大きさを瞬時に検出し、最大加速度と震度を連続表示・記録するとともに、設定値以上になれば外部制御信号により、保安装置などを動作させることができます。
- 機械式センサ内蔵により、雷サージやノイズ等による誤動作を防止する設計になっております。
- 地震表示器はオプションで取り付けることもできます。
- 気象庁の計測震度アルゴリズム計算処理を行い、震度を表示します。
仕様
| 形名 | SDR | ||
|---|---|---|---|
| 検出部 | 検出方式 | MEMS加速度センサ 水平全方向・垂直方向 | |
| 検出範囲・精度 | 最大2G 精度±（10%＋2）ガル | ||
| 応答周波数 | 0.5〜10Hz | ||
| 雷サージ対策 | 機械式センサ（倒立重錘）とMEMS加速度センサのAND回路 | ||
| 本体部 | 表示方式 | ７インチ タッチパネルディスプレイ | |
| 起動設定 | 10ガル以上（タッチパネルディスプレイによる任意1ガルステップ） | ||
| 表示内容 | 震度（気象庁方式10段階）、最大加速度（ガル）、年・月・日（時・分・秒）、計測震度、地震速度、故障表示 | ||
| メモリ機能 | スタティックRAM（地震データを記録） | ||
| 記録印字 | 発生時刻および毎秒の最大加速度と震度、地震速度 | ||
| 外部出力接点 | 第1〜3設定出力 各2a | ||
| 接点容量 | 5A／AC100V.0.6A／DC100V.5A／DC24V（抵抗負荷） | ||
| システムテスト | 第1〜3設定の出力信号・メッセージ印字 | ||
| セルフテスト | 毎日1回の自己診断機能・メッセージ印字 | ||
| 電源 | AC100VまたはDC24Vいずれか選択 | ||
| 消費電力 | 最大150VA・待機時90VA以下 | ||
| 使用環境 | 温度0〜40℃・湿度85%以下（結露しないこと） | ||
| オプション | 地震表示器 | 震度・最大加速度・警報 | |
