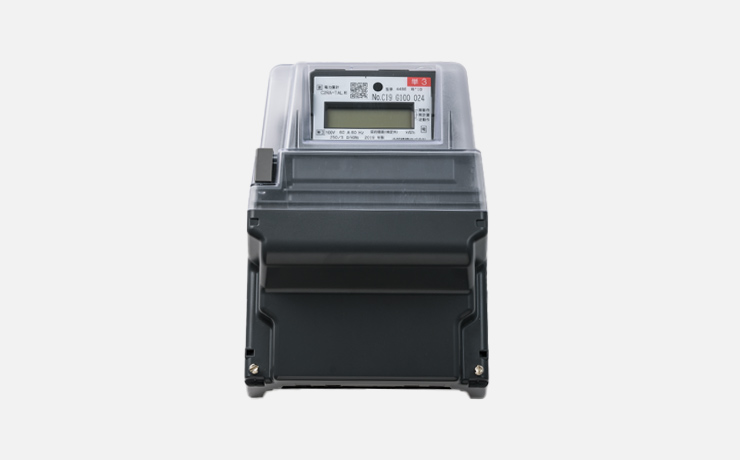

高い技術力でお客さまのニーズにお応えします。電力会社向け製品スマートメーター
押しねじ端子形
| 相線式 | 定格電圧 | 定格電流 | 定格周波数 | 外形寸法 | 形名 |
|---|---|---|---|---|---|
| 単相2線式 | 100V | 30A | 60Hzまたは50Hz | 163(H)×119(W)×107(D) | C1TA形 |
| 120A | 225(H)×178(W)×101(D) | C1RA形 | |||
| 200V | 120A | ||||
| 単相3線式 | 100V | 60A | 205(H)×150(W)×101(D) | C2TA形 | |
| 120A | 225(H)×178(W)×101(D) | ||||
| 三相3線式 | 200V | 60A | 205(H)×150(W)×101(D) | C3TA形 | |
| 120A | 225(H)×178(W)×101(D) |
圧着端子形
| 相線式 | 定格電圧 | 定格電流 | 定格周波数 | 外形寸法 | 形名 |
|---|---|---|---|---|---|
| 単相3線式 | 100V | 120A | 60Hzまたは50Hz | 231(H)×178(W)×101(D) | C2UA形 |
| 三相3線式 | 200V | C3UA形 | |||
| 単相3線式 | 100V | 250A | 345(H)×203(W)×133(D) | C2PA形 | |
| 三相3線式 | 200V | C3PA形 |
低圧変付計器
| 相線式 | 定格電圧 | 定格電流 | 定格周波数 | 外形寸法 | 形名 |
|---|---|---|---|---|---|
| 単相2線式 | 100V | 5A | 60Hzまたは50Hz | 208(H)×167(W)×97(D) | C1PA形 |
| 200V | |||||
| 単相3線式 | 100V | C2PA形 | |||
| 三相3線式 | 200V | C3PA形 |
電線サイズおよび圧着端子サイズ
| 定格電流 | 電線サイズ |
| 30A | φ1.6mm～22㎟ |
|---|---|
| 60A | φ1.6mm～22㎟ |
| 120A押し | φ2.6mm～60㎟ |
| 120A圧着 | 8㎟～60㎟ |
| 250A | 38㎟～150㎟ |
| 5A | φ1.6mm～14㎟ |
| 定格電流 | 圧着端子サイズ |
| 120A圧着 | M8 |
|---|---|
| 250A | M12 |
